可拆板式换热器
可拆式板式换热器是板式换热器的一种。它是由许多换热板片(冲压有波纹槽的金属薄板)，按一定间隔四周通过密封垫片密封,并用夹紧螺柱压紧而成，其角上的孔构成了连续的通道，介质从入口进入通道,并被分配到换热板片之间的流道内，每张板片都有密封垫片，板与板之间的位置是交替放置，两种流体，分别进入各自通道，由板片隔开，一般情况下，两种介质在通道内逆流流动，热介质将热能传递给板片，板片又将热能传递给另一侧的冷介质，从而达到热介质温度降低被冷却，冷介质温度升高得到加热的目的。
安博特可拆板式换热器是众多市场中广泛应用的理想选择。我们拥有多样的板型组合，我们定制每一个板式换热器来满足你的精确要求。创新的技术和智能的设计使我们可拆板式换热器成为一项出色的投资。
板式换热器选型报价请联系：
手机：18906228675 张工
电话：0512-67302906
QQ:17823350
邮箱：ambote@163.com |
 |

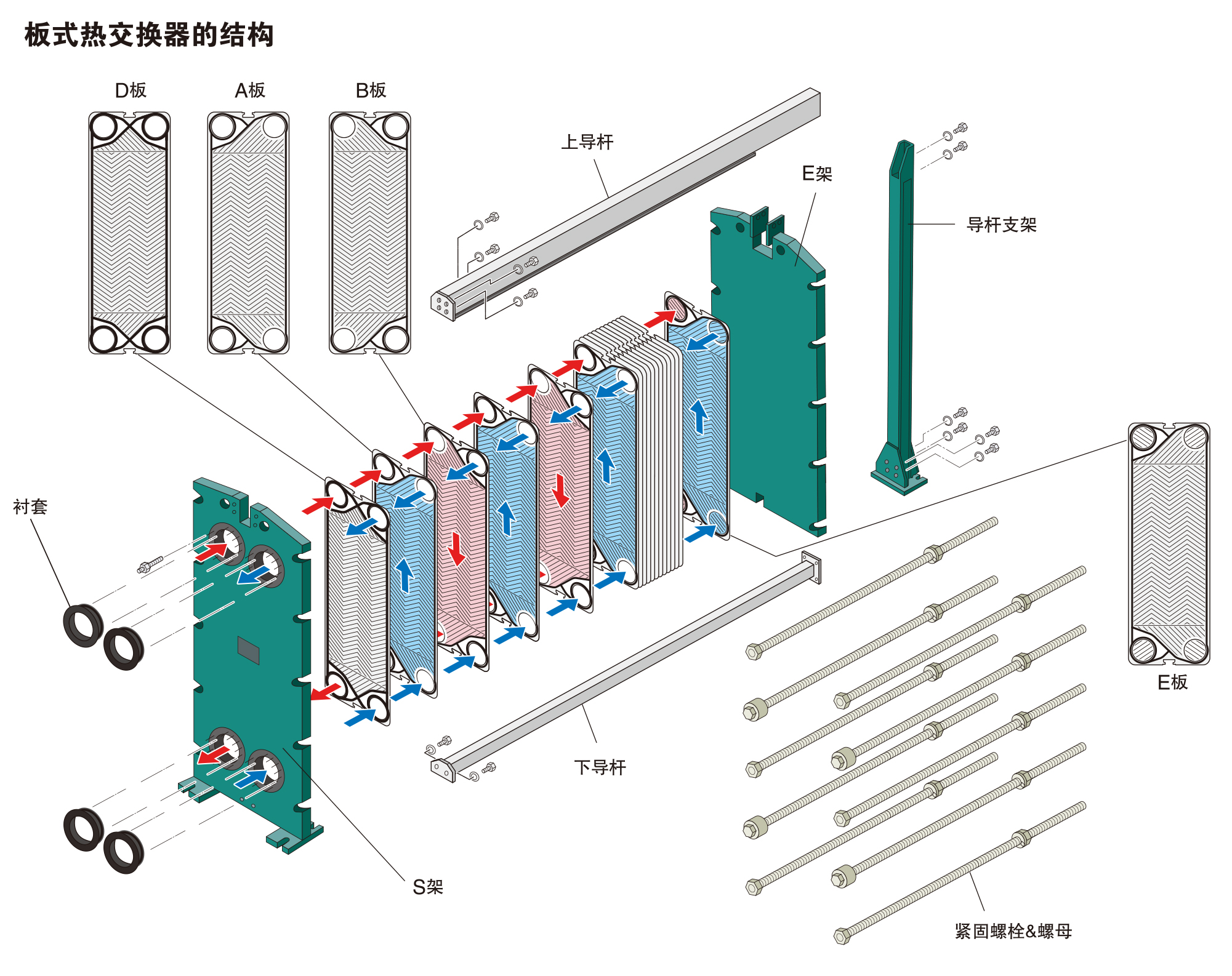

基本结构

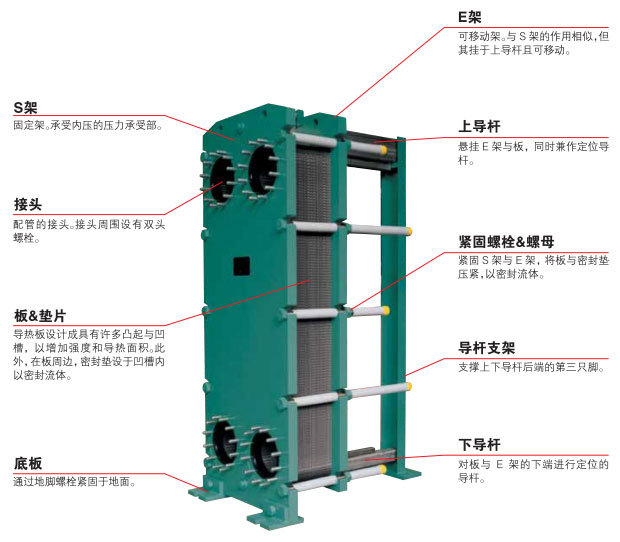

导热板片是用抗腐蚀性的不锈钢或钛等冲压成形的。每块板片上装有一个密封垫片。这些板片从导杆上悬挂下来，并在一个固定架和一个可移动架之间，用螺栓连接在一起。板与板之间固定的间隙使液体充分地流动。进出口接头可安装在固定架或移动架上。

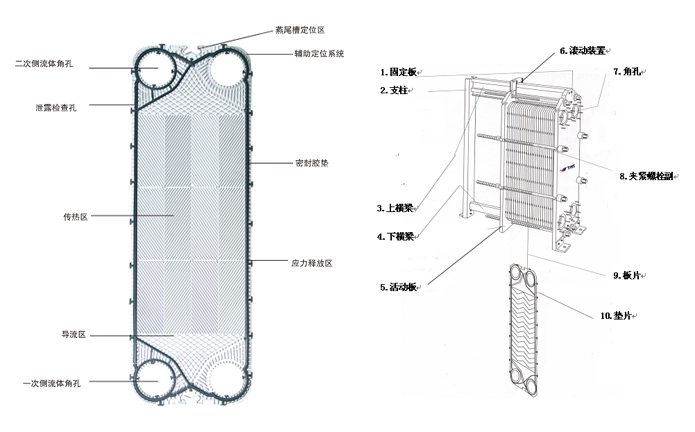

导热板片
每块导热板片被加工成各种波纹形状，以增加它的强度和导热面积。此外，波纹能提高湍流，来提高导热系数。导热板片在每个角上有通道孔。每块板用一个装入其外缘槽中的垫片加以密封。

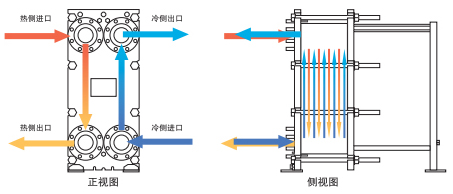

流动通道
导热板片分为A板和B板，在这些板之间形成了一个通道。高温液体的低温液体以相反方向交替流动进行热交换。这样，通过这些薄板，获得了高导热性能。将A板倒置时可用作B板。因此，对于许多系列来说，只需一种类型的板便可以用作A板或B板。

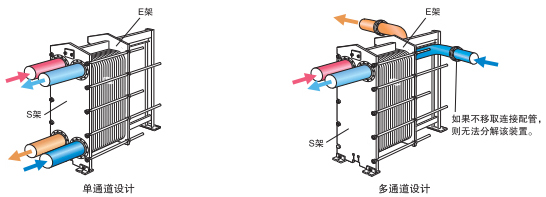

通道设计
在单通道设计中，所有接头只安设于固定架一侧，使配管施工更为简便且提高了配置的灵活性。而在多通道设计中，接头安设于S架（固定架）与E架（可移动架）两侧，因此需要移取并调整配管。
标准型号广泛的应用范围
流量范围：0.1m3/h 到 5000m3/h
操作压力：最高3.0MPaG
操作温度：最高180℃
换热面积：0.18m2/套～2500m2/套
板片材料：
不锈钢：304SS、316SS、316LSS、317LSS和其它
钛：Ti、Pd-Ti
镍基和金：C-276、C-22、B、G和其它
镍：Ni
其它材料：符合相关国际标准
垫片材料：NBR、EPDM、RFPM 硅及TCG等
